Oryginalna krańcówka do FAAC S418 – część do napędu bramy skrzydłowej

Automatyka bramowa działa poprawnie wtedy, gdy siłownik wie, gdzie powinien rozpocząć i zakończyć ruch. W modelu FAAC S418 za fizyczne wyznaczenie skrajnych położeń odpowiadają zintegrowane ograniczniki mechaniczne. Gdy taki element jest zużyty, pęknięty, poluzowany albo brakuje go po wcześniejszym serwisie, napęd może zatrzymywać skrzydło zbyt wcześnie, zbyt późno lub pracować z nieprawidłowym obciążeniem. Krańcówka / ogranicznik mechaniczny FAAC S418 63003354 pozwala wymienić ten konkretny element i uporządkować pracę siłownika bez pochopnej wymiany całego urządzenia.

Krańcówka mechaniczna a wyłącznik elektryczny

W ofertach automatyki słowo „krańcówka” bywa używane zamiennie dla różnych części. W przypadku FAAC S418 chodzi o ogranicznik mechaniczny współpracujący z mechanizmem śruby pociągowej. Nie jest to mikrowyłącznik, moduł elektroniczny ani czujnik podczerwieni. Element fizycznie ogranicza ruch wewnątrz siłownika, dzięki czemu skrzydło osiąga ustalone położenie otwarcia lub zamknięcia. Ta informacja ma znaczenie przy zakupie: część nie wymaga podłączenia do centrali, konfiguracji w menu ani wymiany przewodów. Jej prawidłowe ustawienie pozostaje jednak ważnym etapem regulacji całej bramy.

Do czego służy ogranicznik w FAAC S418?

Ogranicznik mechaniczny wyznacza koniec użytecznego ruchu siłownika. Po dojechaniu do ustawionego punktu mechanizm zatrzymuje skrzydło w pozycji przewidzianej dla otwarcia albo zamknięcia. Pozwala to ograniczyć nadmierne wysuwanie i wsuwanie śruby oraz zmniejszyć ryzyko uderzania skrzydła o elementy konstrukcji. Odpowiednia pozycja pomaga także zachować powtarzalność cykli: brama nie kończy każdego ruchu w innym miejscu. Ogranicznik nie zastępuje całej regulacji, zawiasów, odbojów, fotokomórek ani centrali. Jest jednym z elementów, które razem tworzą prawidłowo działający i bezpieczny system wjazdowy.

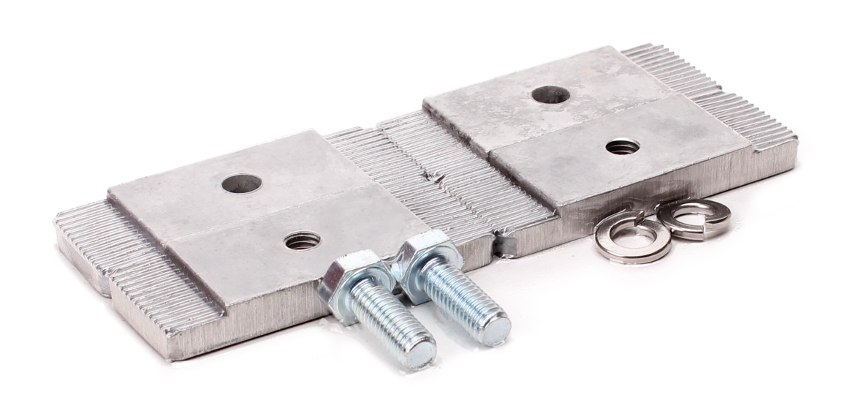

Oryginalna część FAAC 63003354

Numer 63003354 identyfikuje aktualne wykonanie części do S418. Zastosowanie oryginalnego elementu ułatwia dobór wymiarów, gwintów i punktów mocowania do konstrukcji konkretnego siłownika. W przypadku podzespołów pracujących pod obciążeniem przypadkowa blaszka lub uniwersalna śruba może nie zapewnić prawidłowego ograniczenia skoku. Oryginalna część jest rozsądnym wyborem podczas naprawy napędu, zwłaszcza gdy zależy Ci na zachowaniu zgodności z instrukcją i późniejszej regulacji przez serwisanta. Przed zamówieniem warto odczytać oznaczenie na opakowaniu lub porównać element ze starym ogranicznikiem.

Zastępstwo wcześniejszego oznaczenia 63001625

W dokumentacji i starszych ofertach można spotkać numer 63001625 opisujący ogranicznik mechaniczny do S418. Aktualna część 63003354 jest wskazywana jako zamiennik tego wcześniejszego oznaczenia. Dzięki temu właściciel starszej instalacji nie musi zakładać, że wyszukiwanie po dawnym numerze oznacza zupełnie inny produkt. Najważniejsze pozostaje potwierdzenie modelu siłownika: S418. Numer części, wygląd elementu i sposób mocowania powinny być zgodne z wersją napędu, którą masz na bramie. Jeżeli siłownik był modyfikowany lub pochodzi z nietypowej serii, dobór warto potwierdzić z serwisem FAAC.

Metalowa konstrukcja do pracy w siłowniku

Ogranicznik wykonany w całości z metalu jest przygotowany do przenoszenia powtarzalnych obciążeń podczas pracy napędu. W automatyce bramowej element ten nie jest ozdobnym dodatkiem: przy każdym cyklu uczestniczy w zatrzymaniu ruchu mechanizmu. Zużycie może postępować stopniowo, dlatego awaria nie zawsze pojawia się nagle. Luz, odkształcenie albo ślady uderzeń mogą wpływać na położenie skrzydła i kulturę pracy siłownika. Wymiana na część o właściwej konstrukcji przywraca przewidywalność regulacji. Podczas montażu trzeba również sprawdzić stan śruby pociągowej, nakrętki, obudowy i mocowań.

Śruby i osłona śruby pociągowej

W ofercie części 63003354 przewidziano elementy potrzebne do połączenia ograniczników oraz osłonę śruby pociągowej. Śruby mają znaczenie dla stabilności ustawienia: niewłaściwe mocowanie może doprowadzić do przesunięcia ogranicznika po kilku cyklach. Osłona porządkuje konstrukcję i pomaga zabezpieczyć strefę śruby przed przypadkowym kontaktem oraz zabrudzeniami. Zawartość konkretnego opakowania należy zawsze porównać z kartą produktu i instrukcją montażu. Do montażu używaj elementów przeznaczonych do tego zestawu, a po zakończeniu sprawdź, czy nic nie koliduje z ruchem siłownika.

Zintegrowane ograniczniki otwierania i zamykania

FAAC S418 jest zaprojektowany z mechanicznymi ogranicznikami otwierania i zamykania zintegrowanymi z siłownikiem. Oficjalne materiały FAAC wskazują, że takie rozwiązanie może ograniczyć potrzebę stosowania zewnętrznych ograniczników mechanicznych w określonych konfiguracjach. W praktyce nie oznacza to automatycznego usunięcia wszystkich odbojów z każdej bramy. Konstrukcja skrzydła, zawiasów, słupków, siła napędu i wymagania instalacji decydują o tym, jakie ograniczenia są potrzebne. Wymiana elementu 63003354 przywraca funkcję siłownika, ale nie zwalnia z wykonania kompletnej regulacji i oceny bezpieczeństwa bramy.

Objawy zużytej lub brakującej części

O wymianie ogranicznika warto pomyśleć, gdy skrzydło zatrzymuje się w innym miejscu niż wcześniej, dojeżdża do odboju z wyraźnym uderzeniem, nie osiąga pełnego otwarcia albo napęd wydaje nietypowe dźwięki pod koniec cyklu. Nie każdy z tych objawów oznacza uszkodzenie samej krańcówki. Przyczyną mogą być również przesunięte uchwyty, opór zawiasów, przekoszenie bramy, zużyta nakrętka śruby, problem z centralą lub nieprawidłowy kierunek pracy. Dlatego przed zakupem należy wykonać diagnozę. Jeśli ogranicznik jest pęknięty, zdeformowany albo nie trzyma pozycji, wymiana właściwej części jest naturalnym krokiem serwisowym.

Naprawa elementu zamiast wymiany całego siłownika

Awaria pojedynczego elementu nie musi oznaczać końca użytkowania sprawnego napędu. Jeżeli silnik, przekładnia, śruba pociągowa, obudowa i uchwyty FAAC S418 są w dobrym stanie, wymiana ogranicznika może być szybsza i bardziej ekonomiczna niż zakup nowego siłownika. To szczególnie ważne w instalacjach, w których drugi napęd, centrala i akcesoria są już dopasowane. Serwisant powinien jednak ocenić całe urządzenie, a nie wymieniać część w ciemno. Prawidłowa naprawa obejmuje czyszczenie, kontrolę luzów, sprawdzenie mocowania oraz test kilku pełnych cykli bramy.

Kompatybilność przede wszystkim z FAAC S418

Ten produkt jest przeznaczony do siłowników FAAC S418. Nie należy dobierać go wyłącznie na podstawie podobnego wyglądu do ograniczników z modeli 415, 422, 414, 402 czy innych napędów. Różnice mogą dotyczyć długości, gwintu, sposobu mocowania i położenia elementu w korpusie. Jeżeli na obudowie nie ma czytelnego oznaczenia, sprawdź dokumentację napędu, fakturę zakupu albo skonsultuj zdjęcie z instalatorem. Dobrze dobrana część skraca serwis i ogranicza ryzyko ponownego demontażu. W razie wątpliwości podaj model siłownika oraz numer starej części, zamiast kierować się samą nazwą „krańcówka FAAC”.

Jak przygotować się do montażu?

Przed rozpoczęciem prac odłącz zasilanie automatyki i zabezpiecz skrzydło bramy przed niekontrolowanym ruchem. Przygotuj instrukcję S418, klucze używane w siłowniku oraz zdjęcia położenia starego elementu. Zaznaczenie pierwotnej pozycji może pomóc podczas wstępnej regulacji, ale nie zastępuje testu po naprawie. Po montażu sprawdź ręczne odblokowanie, ruch bez obciążenia oraz cykle zasilane z centrali. Regulację wykonuj tak, aby skrzydło zatrzymywało się przed kolizją z ogrodzeniem, słupkiem lub drugim skrzydłem. Prace przy automatycznej bramie powinien wykonywać doświadczony instalator.

Regulacja pozycji otwarcia i zamknięcia

Położenie ogranicznika wpływa na miejsce zatrzymania siłownika, ale końcowy efekt zależy też od geometrii montażu i stanu bramy. Po wymianie wykonuje się próbę otwierania i zamykania, kontrolując płynność ruchu, moment zatrzymania oraz współpracę obu skrzydeł. Nie ustawiaj ogranicznika „na siłę” przeciwko nieruchomemu elementowi konstrukcji. Brama powinna mieć odpowiednie odboje lub inne rozwiązanie przewidziane w projekcie, a centrala musi być skonfigurowana zgodnie z instrukcją. Jeżeli podczas testu pojawia się tarcie, przeskok lub nadmierne obciążenie, przerwij pracę i usuń przyczynę mechaniczną.

Ogranicznik nie zastępuje zabezpieczeń bramy

Mechaniczna krańcówka ogranicza drogę ruchu siłownika, lecz nie wykrywa osoby, pojazdu ani przeszkody. Nie zastępuje fotokomórek, listwy bezpieczeństwa, enkodera, prawidłowo ustawionej siły ani centrali sterującej. Nie jest również elementem, który samodzielnie certyfikuje całą instalację. Właściwa ochrona użytkowników wymaga zastosowania urządzeń bezpieczeństwa odpowiednich do bramy i warunków pracy. Taki sposób opisu jest ważny przy zakupie części serwisowej: 63003354 przywraca funkcję mechaniczną w S418, ale bezpieczeństwo całego systemu zależy od wszystkich jego elementów oraz poprawnego montażu.

Kontrola po wymianie

Po zamontowaniu ogranicznika wykonaj kilka pełnych cykli z obserwacją obu skrzydeł. Sprawdź, czy siłownik zatrzymuje się powtarzalnie, czy nie słychać uderzeń i czy skrzydło nie jest dociskane do odboju przez zbyt długi czas. Skontroluj również śruby po pierwszych cyklach oraz po kilku dniach użytkowania. W instalacji dwuskrzydłowej zweryfikuj kolejność ruchu, elektrozamek i opóźnienie drugiego skrzydła. Jeśli brama pracuje ciężko, sam ogranicznik nie rozwiąże problemu – trzeba skorygować zawiasy, geometrię, wyważenie albo parametry centrali.

Dla instalatora i serwisu automatyki

Oryginalny ogranicznik 63003354 jest przydatną pozycją w magazynie części do napędów FAAC S418. Pozwala przygotować naprawę bez demontażu działającego siłownika na próbę i bez poszukiwania przypadkowych zamienników. Przy zleceniu serwisowym warto od razu sprawdzić także osłonę śruby, uchwyty, nakrętkę, przewód zasilający i stan mocowania. Dokumentacja zdjęciowa przed rozebraniem ułatwia odtworzenie ustawień. Część może być stosowana podczas przeglądu planowego, jeśli ogranicznik ma ślady zużycia lub nie utrzymuje prawidłowej pozycji. To mały element, który wpływa na codzienną pracę całego napędu.

Dla właściciela posesji

Jeśli brama zaczęła zatrzymywać się inaczej niż dotychczas, nie ignoruj problemu. Powtarzające się uderzenia, zatrzymanie przed końcem ruchu albo wysuwanie siłownika poza prawidłowy zakres mogą z czasem obciążyć kolejne podzespoły. Właściciel może kupić część na podstawie modelu S418, ale sam montaż najlepiej zlecić fachowcowi. Dzięki temu serwisant oceni nie tylko ogranicznik, lecz także zawiasy, odboje, fotokomórki i centralę. Oryginalna część FAAC ułatwia zachowanie zgodności z napędem i pozwala przywrócić jego funkcję bez wymiany sprawnych elementów.

Co sprawdzić przed zamówieniem?

Przed dodaniem produktu do koszyka sprawdź cztery informacje: model siłownika, numer części, objaw usterki oraz zawartość opakowania. W tym przypadku kluczowy jest model FAAC S418 i numer 63003354. Jeżeli masz starą część, porównaj jej oznaczenie z 63001625 lub skonsultuj fotografię. Upewnij się, że potrzebujesz ogranicznika mechanicznego, a nie fotokomórki, enkodera lub odboju montowanego na podłożu. W razie wątpliwości podaj instalatorowi pełny model napędu i zdjęcie wnętrza siłownika. Taka weryfikacja zwiększa szansę, że zamówiony element będzie właściwy już przy pierwszej dostawie.

Dlaczego warto wybrać oryginał?

Oryginalna część ma konkretną funkcję w określonym mechanizmie i pozwala zachować przewidywalne punkty mocowania. W przypadku elementu ograniczającego ruch ma to większe znaczenie niż sama niska cena zamiennika. Prawidłowy ogranicznik ułatwia regulację, pomaga chronić śrubę pociągową i ogranicza ryzyko przypadkowego przesunięcia pozycji krańcowej. W połączeniu z poprawnym montażem, odbojami i urządzeniami bezpieczeństwa tworzy podstawę stabilnej pracy napędu. FAAC 63003354 jest wyborem dla osób, które chcą naprawić siłownik S418 zgodnie z jego przeznaczeniem i bez zbędnej wymiany całego systemu.
