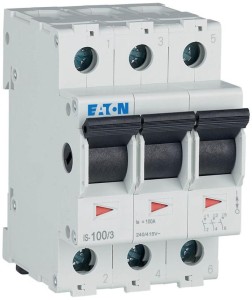

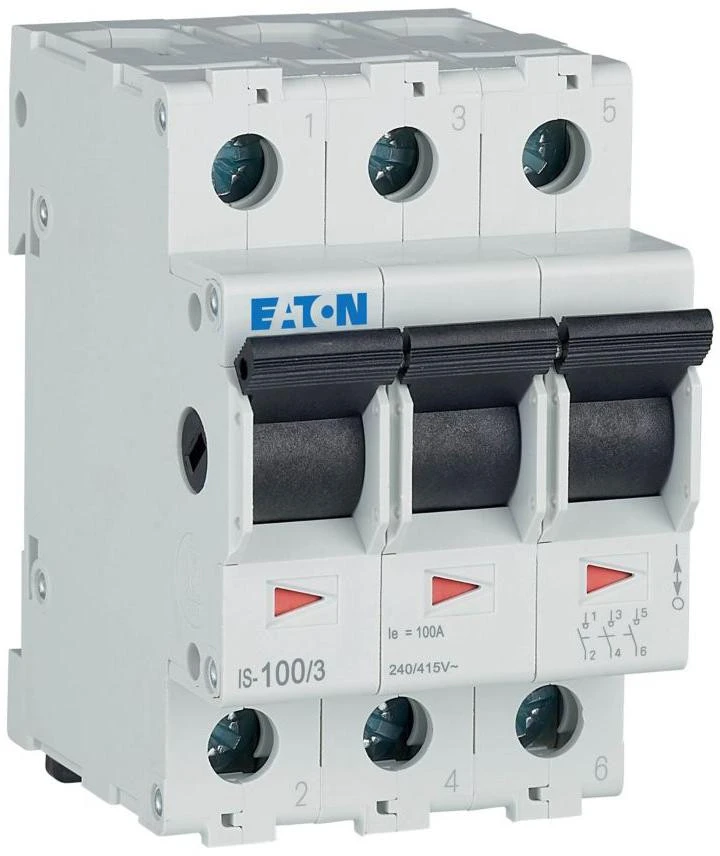

EATON ROZŁĄCZNIK IZOLACYJNY MODUŁOWY 100A 3Z 3P 3M 415V AC IS-100/3

EATON ROZŁĄCZNIK IZOLACYJNY MODUŁOWY 100A 3Z 3P 3M 415V AC IS-100/3

Przeznaczenie

• Typ aparatu: rozłącznik izolacyjny 3‑biegunowy, styki o wysokiej odporności na zużycie, z dopuszczeniem kolejowym (EN45545-2, IEC 61373).
• Prąd znamionowy: In = 100 A; znamionowy prąd roboczy przy określonym odprowadzaniu ciepła In = 100 A.
• Napięcia znamionowe: Ue 240–415 V AC (min. 240 V, maks. 415 V).
• Znamionowa zdolność łączeniowa: 10 kA; znamionowy krótkotrwały prąd wytrzymywany Icw = 2 kA.
• Bieguny / styki: trzybiegunowy, 3 styki zwierne (NO), 0 styków przełącznych i rozwiernych.
• Stopień ochrony: IP40 / IP10 (w zależności od sposobu zabudowy).
• Straty mocy: 3,9 W na biegun (zależne od prądu), 0 W strat statycznych.
• Zakres temperatur pracy: od −5 C do +40 C.
• Montaż / wymiary: montaż na szynie DIN, głębokość zabudowy 69,5 mm, wysokość 80 mm, szerokość 53,1 mm (3 moduły), długość/głębokość 60 mm, masa 0,314 kg.
• Zaciski: zacisk windowy.
• Zastosowanie: aparatura rozdzielcza do instalacji w obiektach przemysłowych i zaawansowanych zastosowań komercyjnych; zgodność z RoHS, oznaczenie CE.
