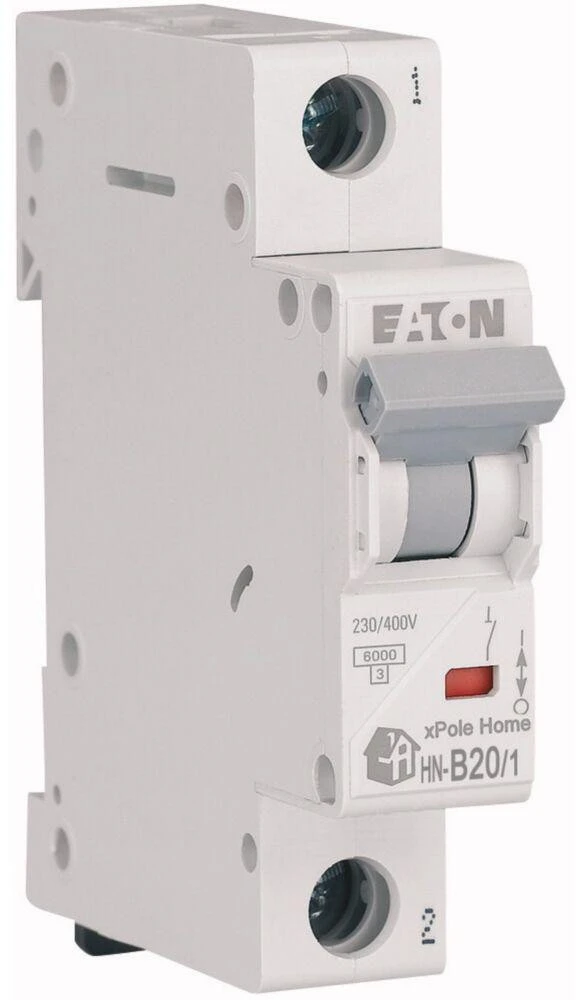

EATON WYŁĄCZNIK NADPRĄDOWY B 20A 1P 1M 6KA HN-B20/1

EATON WYŁĄCZNIK NADPRĄDOWY B 20A 1P 1M 6KA HN-B20/1

Przeznaczenie

• Typ aparatu: wyłącznik nadprądowy MCB, 1‑biegunowy (1P, 2 zaciski), charakterystyka B, prąd znamionowy In = 20 A.
• Znamionowa zdolność łączeniowa (IEC/EN 60898-1): Icn = 10 kA przy 230 V AC oraz 10 kA przy 400 V AC; znamionowa zdolność łączeniowa (IEC 60947-2) Icu = 15 kA przy 230/400 V AC; znamionowa zdolność łączeniowa robocza (IEC/EN 60898-1) 6 kA.
• Zastosowanie: rozdzielnice mieszkaniowe i komercyjne, system xPole Home, instalacje podtynkowe.
• Klasa ograniczenia prądowego: 3.
• Zakres temperatur pracy: od −25 C do +75 C; wskazówka – wzrost temperatury otoczenia o 1 C powoduje liniowe zmniejszenie obciążalności prądowej o 0,5%.
• Napięcia i dane elektryczne: Ue maks. 230 V AC, Ui 440 V, Uimp 4 kV, kategoria przepięciowa III, stopień zanieczyszczenia 3, częstotliwość 50–60 Hz.
• Podłączenie przewodów: przewody wielo‑ i jednodrutowe 1–25 mm².
• Montaż / wymiary: montaż na szynie DIN, głębokość zabudowy 44 mm, wysokość 73 mm, szerokość 17,7 mm (2 moduły wg specyfikacji), głębokość 85 mm, masa 0,12 kg.
• Stopień ochrony: IP20 (w zabudowie rozdzielnicy).
• Cechy dodatkowe: możliwość stosowania osprzętu dodatkowego, zgodność z RoHS, aparat typu HN – wyłącznik nadprądowy do systemu xPole Home.
