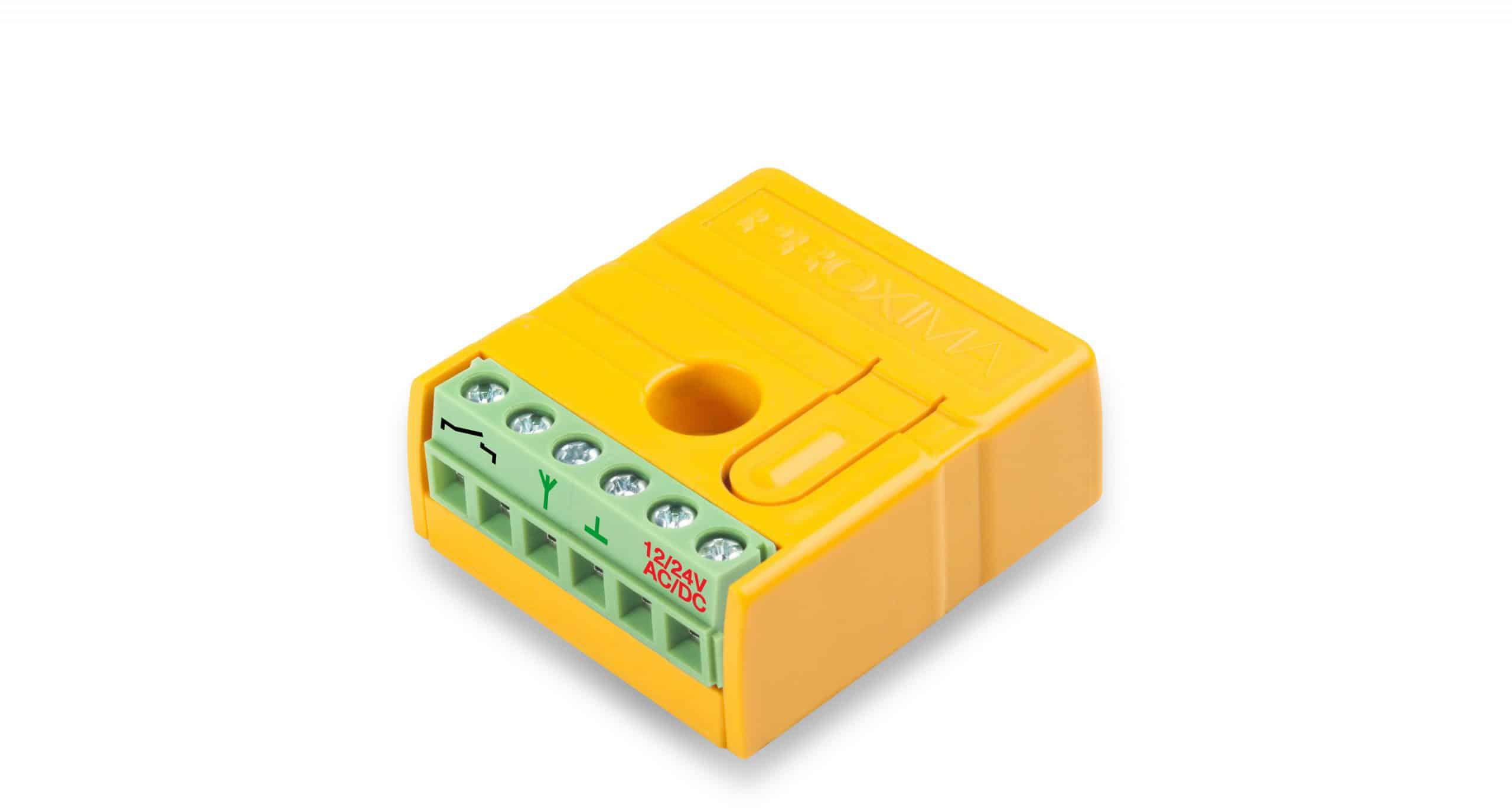

Proxima NW1 AT4 — odbiornik radiowy do modernizacji sterowania bramą

Sprawna brama, wygodniejszy sposób otwierania

Problemy z doborem pilota nie muszą oznaczać wymiany całego napędu. Silnik i centrala mogą działać prawidłowo, a jedyną przeszkodą pozostaje brak zgodności między dotychczasowym odbiornikiem a nadajnikiem, którego chcesz używać. W takiej sytuacji warto rozważyć dołożenie zewnętrznego radia. Proxima NW1 AT4 jest rozwiązaniem dla instalacji, w których potrzebna jest jedna komenda sterująca i współpraca z odpowiednim systemem CAME.

To praktyczny wybór podczas modernizacji automatyki przy domu, wymiany uszkodzonego radioodbiornika lub porządkowania sposobu obsługi wjazdu. Warunkiem jest zgodność elektryczna z centralą oraz właściwy dobór pilota. Zamiast dobierać urządzenie wyłącznie do logo na obudowie napędu, sprawdzasz konkretne wymagania i kupujesz moduł odpowiadający rzeczywistej potrzebie.

Jak działa radioodbiornik Proxima NW1 AT4?

Odbiornik przyjmuje sygnał z zaprogramowanego, zgodnego pilota i uruchamia wyjście przekaźnikowe. Po podłączeniu tego wyjścia do odpowiedniego wejścia sterującego centrali może przekazać komendę obsługi bramy. O tym, czy brama otworzy się, zatrzyma lub zamknie, decyduje logika centrali i wybrana funkcja jej wejścia. Radio zapewnia komunikację z pilotem, a napęd realizuje ruch zgodnie ze swoją konfiguracją.

Takie rozdzielenie funkcji daje swobodę przy doborze automatyki. Nie musisz szukać odbiornika wyłącznie pod kątem producenta silnika. Liczy się obsługiwany system radiowy, napięcie zasilania i zgodność wejścia centrali z przekaźnikiem. Dzięki temu jeden niewielki moduł może rozwiązać konkretny problem związany ze sterowaniem istniejącą instalacją.

Zgodność z CAME ATOMO oraz TOP RBN/RBS

Wariant AT4 przeznaczony jest do współpracy zmiennokodowej z pilotami CAME ATOMO i TOP RBN/RBS w paśmie 433,92 MHz. Przed zakupem odczytaj pełne oznaczenie nadajnika. Sama informacja „pilot CAME” jest zbyt ogólna, ponieważ w obrębie jednej marki występują różne systemy kodowania i częstotliwości. Znaczenie ma również konkretna seria, a nie tylko liczba przycisków czy wygląd obudowy.

Wyraźne określenie kompatybilności pomaga uniknąć zamówienia radia, którego nie da się połączyć z posiadanym pilotem. Jeśli kompletujesz instalację od początku, traktuj odbiornik i nadajnik jako parę. Jeśli modernizujesz już działający system, zacznij od identyfikacji używanych pilotów, a dopiero potem dobierz odpowiednią wersję urządzenia Proxima.

CAME SPACE to inny system — sprawdź oznaczenie przed zakupem

Proxima NW1 AT4 nie jest kompatybilny z CAME SPACE. To szczególnie istotne, gdy w domu są już używane piloty tej serii. Wspólna marka CAME nie oznacza, że nadajniki można dowolnie łączyć z każdym radioodbiornikiem. Inny system komunikacji wymaga właściwego wariantu radia; dodatkowe próby programowania nie zastąpią zgodności urządzeń.

Najprostszy sposób ograniczenia ryzyka błędu to sprawdzenie oznaczenia na pilocie lub w jego dokumentacji. Przy zakupie kolejnych egzemplarzy warto zachować informację o systemie stosowanym przy danej bramie. Dzięki temu domownicy zamawiają zgodne akcesoria, a rozbudowa instalacji nie wymaga ponownego ustalania, jakie urządzenia zostały wcześniej zamontowane.

Czy radio może obsługiwać piloty innych producentów?

Możliwa jest obsługa wybranych pilotów niesystemowych z układem HCS/KeeLoq pracujących na częstotliwości 433,92 MHz, zależnie od zgodności nadajnika i konfiguracji odbiornika. Nie należy jednak utożsamiać tego z uniwersalną obsługą wszystkich pilotów na tym paśmie. Częstotliwość określa tylko jeden z elementów komunikacji; równie istotny jest sposób kodowania transmisji.

Dokumentacja Proxima rozróżnia współpracę zmiennokodową z pilotami systemowymi od obsługi innych nadajników przez analizę stałej części kodu. Drugi sposób nie zapewnia takiej samej ochrony transmisji. Jeśli zależy Ci na wykorzystaniu zgodności zmiennokodowej tego wariantu, dobierz pilot z właściwego systemu. Przy nadajniku innej marki potwierdź model oraz sposób jego obsługi przed zamówieniem.

Jeden kanał — jedna niezależna funkcja sterująca

NW1 AT4 ma jeden kanał przekaźnikowy. Jest odpowiedni, gdy potrzebujesz przekazywać jedną funkcję do centrali, na przykład komendę uruchamianą przyciskiem pilota. Duża liczba zapamiętanych nadajników nie zmienia liczby wyjść: wielu użytkowników może korzystać z tego samego kanału, ale moduł nie staje się przez to odbiornikiem wielokanałowym.

Jeżeli chcesz osobno sterować bramą wjazdową i garażową, potrzebujesz odpowiedniego rozwiązania dla każdego z tych urządzeń lub odbiornika z większą liczbą kanałów. Podobnie jest wtedy, gdy centrala wymaga niezależnych komend pełnego otwarcia oraz funkcji furtki. Określenie liczby potrzebnych funkcji przed zakupem pozwala uniknąć ograniczeń podczas późniejszego montażu.

Tryb monostabilny — impuls o wybranym czasie

W trybie monostabilnym wyjście załącza się na zaprogramowany czas od 1 do 999 sekund. To przydatne, kiedy urządzenie współpracujące oczekuje sygnału czasowego, a nie trwałej zmiany stanu. Długość impulsu należy dobrać do wymagań wejścia sterującego. Przy centrali bramowej ważna jest zgodność z jej instrukcją, a nie wybór jak najdłuższego czasu.

Czas załączenia przekaźnika nie jest automatycznie czasem otwierania bramy. Ruch skrzydła, działanie krańcówek i ewentualne automatyczne zamykanie pozostają funkcjami centrali napędu. Dzięki temu możesz dopasować sygnał z radia do istniejącej automatyki, zachowując sposób pracy przewidziany przez producenta napędu. To istotna różnica przy porównywaniu odbiornika z pełnym sterownikiem silnika.

Tryb bistabilny i TDJN — wybierz właściwą reakcję

Tryb bistabilny służy do przełączania stanu wyjścia: komenda zmienia jego stan, który jest następnie utrzymywany. Może być wykorzystany w instalacji oczekującej takiego sterowania. Nie należy wybierać go automatycznie do każdej bramy, ponieważ część wejść centrali wymaga krótkiego impulsu. Korzyścią jest możliwość dopasowania modułu do konkretnego odbiornika sygnału.

TDJN, czyli „Tak Długo Jak Naciskasz”, wiąże aktywność wyjścia z nadawaniem przy naciskaniu przycisku pilota, zgodnie z zasadą działania opisaną w instrukcji. Nie jest to obietnica natychmiastowego zatrzymania bramy po puszczeniu przycisku ani funkcja bezpieczeństwa. Wybór jednego z trzech trybów powinien wynikać z tego, jakiej reakcji elektrycznej wymaga podłączona centrala.

Zasilanie 12–24 V AC/DC ułatwia integrację

Odbiornik może być zasilany napięciem stałym lub przemiennym w zakresie 12–24 V. Daje to możliwość dopasowania do różnych central wyposażonych w odpowiednie wyjście dla akcesoriów. Przed montażem trzeba sprawdzić nie tylko napięcie, lecz także dopuszczalne obciążenie tego wyjścia i zapotrzebowanie pozostałych podłączonych urządzeń.

Przy modernizacji oznacza to szansę na wykorzystanie zasilania dostępnego już w instalacji, jeśli jego parametry są właściwe. Nie oznacza natomiast, że moduł można zasilić z dowolnych zacisków w napędzie. Zasilanie samego silnika i zasilanie akcesoriów mogą mieć inne parametry. NW1 AT4 nie jest przeznaczony do bezpośredniego podłączenia do sieci 230 V.

Wyjście przekaźnikowe NO — sygnał dla centrali

Wyjście przekaźnikowe NO ma parametry 24 V / 1 A. Styk normalnie otwarty zmienia stan po aktywacji przekaźnika i może służyć do przekazania sygnału do zgodnego wejścia. Właśnie dlatego radioodbiornik nadaje się do integracji z różnymi napędami, jeśli ich centrale przewidują odpowiedni sposób wyzwalania funkcji.

Podanej obciążalności nie należy traktować jako możliwości zasilania silnika bramy. Moduł odpowiada za sterowanie wejściem automatyki, a nie za dostarczanie mocy do napędu. Przy dodatkowych zastosowaniach, na przykład załączaniu zewnętrznego układu, konieczne jest sprawdzenie jego parametrów i ewentualne zastosowanie właściwego elementu pośredniczącego. To pozwala dopasować rozwiązanie do rzeczywistego obciążenia.

Pamięć do 999 pilotów — zapas na rozbudowę

Możliwość zapamiętania do 999 pilotów daje duży margines przy zwiększaniu liczby użytkowników. W domu jednorodzinnym zwykle wystarczy kilka nadajników, lecz dodatkowe miejsca mogą przydać się przy użytkowaniu wspólnego wjazdu. Nie trzeba dobierać radia wyłącznie do liczby pilotów potrzebnych w dniu zakupu.

Pamięć urządzenia nie oznacza, że piloty znajdują się w zestawie ani że każdy nadajnik radiowy będzie obsługiwany. Każdy z nich musi być zgodny i prawidłowo zarejestrowany. W praktyce warto prowadzić prostą listę wydanych pilotów, szczególnie gdy z wjazdu korzystają osoby spoza gospodarstwa domowego. Ułatwia to organizację dostępu i późniejsze zarządzanie używanymi urządzeniami.

Przyciski i ich kombinacje — wygoda dopasowana do użytkownika

Odbiornik umożliwia zaprogramowanie przycisku lub kombinacji przycisków pilota do swojego kanału. Możesz dzięki temu wybrać sposób wywołania komendy odpowiadający codziennym przyzwyczajeniom. Ma to znaczenie, gdy pilot jest wieloprzyciskowy i chcesz uporządkować, który przycisk obsługuje daną instalację.

Jeżeli zamierzasz używać tego samego pilota z kilkoma odbiornikami, każdy z nich musi być zgodny, a przypisanie funkcji trzeba zaplanować oddzielnie. Sama rejestracja kombinacji nie tworzy dodatkowego wyjścia w NW1. Dla domowników najważniejszy jest czytelny układ obsługi: ustalone przyciski, sprawdzone działanie i brak potrzeby szukania właściwego nadajnika przed każdym wjazdem.

Niewielkie wymiary pomagają przy montażu

Obudowa o wymiarach 37 × 41 × 15 mm i masa 23 g sprzyjają instalacji w ograniczonej przestrzeni. To zaleta przy dokładaniu radia do istniejącej automatyki, gdzie miejsce zajmują już centrala i inne akcesoria. Przed zakupem warto jednak sprawdzić przestrzeń na przewody oraz możliwość bezpiecznego umieszczenia modułu.

Mały rozmiar nie oznacza odporności na deszcz ani zgody na montaż bez osłony na zewnątrz. Miejsce instalacji powinno zapewniać ochronę odpowiednią do urządzenia. Znaczenie ma też otoczenie anteny: metalowa obudowa i przeszkody mogą wpływać na odbiór. Ostateczny test działania najlepiej wykonać po umieszczeniu elementów w docelowej konfiguracji.

Przykład modernizacji przy domu

Wyobraź sobie posesję ze sprawną bramą wjazdową i pilotami CAME TOP RBN/RBS, które chcesz wykorzystać przy kolejnym, kompatybilnym napędzie. Dotychczasowa droga radiowa tego napędu nie przyjmuje ich sygnału. Po potwierdzeniu zgodności centrali instalator może dołożyć odpowiedni odbiornik NW1 AT4 i zaprogramować wybrany przycisk. Mechanika bramy pozostaje używana, a sposób obsługi zostaje dopasowany do Twoich potrzeb.

To przykład zastosowania, nie opis zrealizowanego montażu ani gwarancja zgodności każdej instalacji. Pokazuje jednak główną korzyść produktu: możliwość zmiany komunikacji radiowej bez wymiany sprawnych elementów, których wymieniać nie trzeba. O powodzeniu decyduje właściwy dobór modułu do pilota i wejścia sterującego centrali.

Co sprawdzić, aby zamówić odpowiedni odbiornik?

Zacznij od trzech informacji: pełnego modelu pilota, parametrów zasilania akcesoriów oraz rodzaju wejścia sterującego napędu. Następnie ustal, czy potrzebujesz jednego kanału, czy kilku niezależnych funkcji. Tak przygotowane dane pozwalają ocenić przydatność NW1 AT4 znacznie lepiej niż samo zdjęcie obudowy napędu lub ogólna nazwa producenta.

Przewagą tego modelu jest połączenie małych wymiarów, szerokiego zakresu zasilania, trzech trybów pracy i dużej pamięci pilotów. Jeśli potrzebujesz jednej funkcji oraz zgodności z CAME ATOMO lub TOP RBN/RBS 433,92 MHz, otrzymujesz konkretną podstawę do modernizacji sterowania. Dobierasz potrzebne możliwości, zamiast kupować rozbudowaną automatykę tylko po to, aby dodać obsługę pilota.
