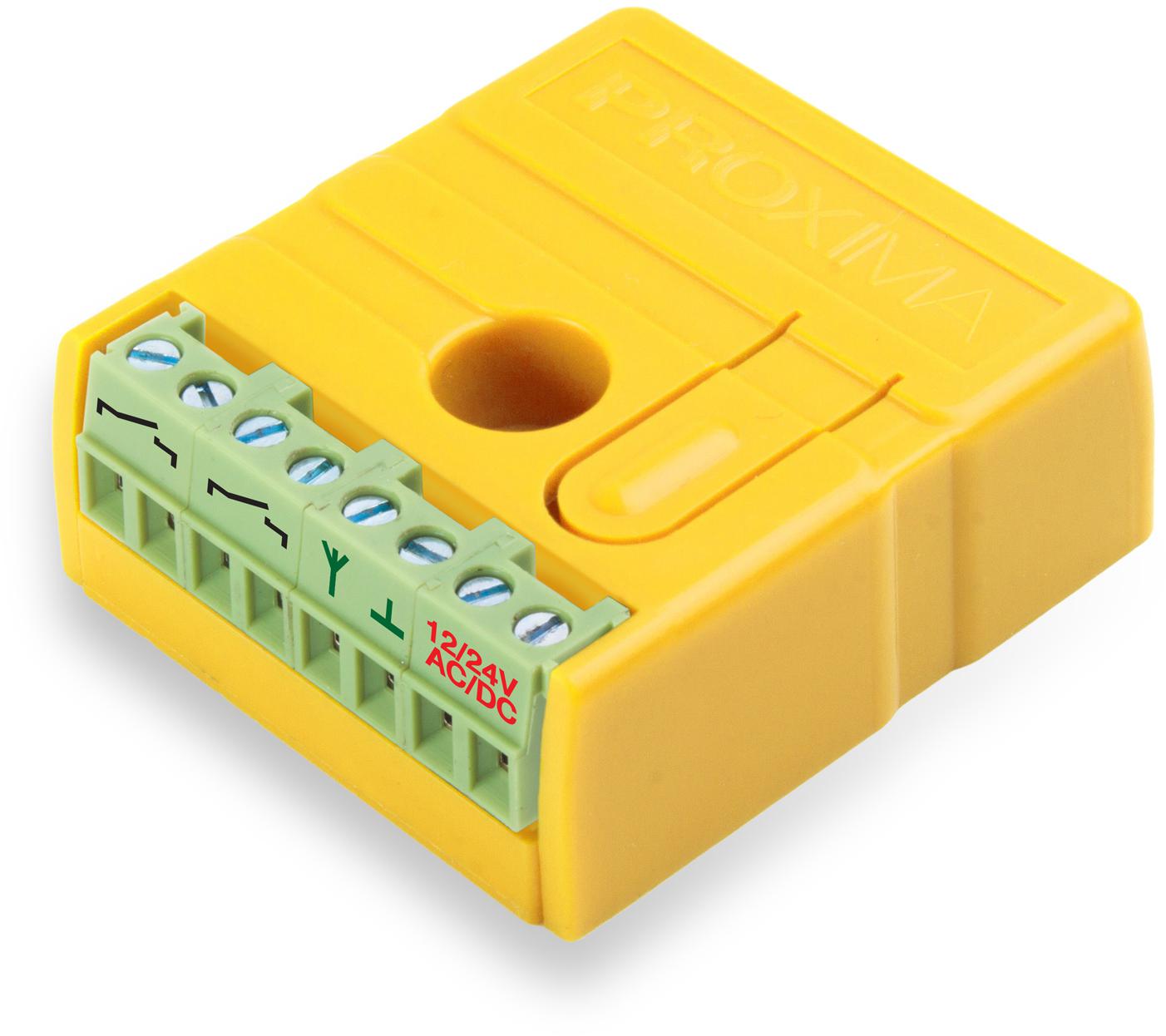

Proxima NW2 — dwukanałowy odbiornik radiowy do bram i automatyki

Więcej możliwości przy istniejącej instalacji

Sprawny napęd bramy może wymagać jedynie rozszerzenia sterowania, a nie wymiany całego zestawu. Powodem bywa chęć korzystania z określonych pilotów, potrzeba dodania drugiej funkcji lub awaria dotychczasowego radia. Proxima NW2 odpowiada na takie sytuacje: odbiera sygnał zgodnego nadajnika i przekazuje komendy przez dwa kanały wyjściowe do odpowiednio dobranej automatyki.

Dla właściciela domu oznacza to możliwość wykorzystania urządzeń, które już dobrze spełniają swoje zadanie. Zanim zdecydujesz się na wymianę napędu, warto sprawdzić, czy problem dotyczy właśnie komunikacji radiowej. Jeżeli centrala jest sprawna i ma właściwe wejścia, dołożenie odbiornika może zapewnić potrzebną funkcjonalność bez przebudowy mechanizmu otwierania bramy.

Jak działa radioodbiornik dwukanałowy?

Po naciśnięciu zaprogramowanego przycisku pilot wysyła sygnał radiowy. Odbiornik rozpoznaje zgodną transmisję i uruchamia przypisany kanał. Jego wyjście może przekazać komendę do centrali bramowej lub innego kompatybilnego urządzenia. To centrala decyduje następnie o ruchu napędu, zgodnie z konfiguracją wejścia, stanem bramy i działaniem zabezpieczeń.

Radioodbiornik nie zastępuje więc silnika, centrali ani fotokomórek. Uzupełnia instalację o wybrany sposób sterowania bezprzewodowego. Taki podział jest korzystny przy modernizacji: drogę radiową można dobrać do potrzeb użytkowników, a automatykę ruchu pozostawić w istniejącym układzie. Warunkiem jest zgodność elektryczna wyjść odbiornika i wejść urządzenia, do którego trafi sygnał.

Dwa kanały — kiedy drugi rzeczywiście się przydaje?

Dwa kanały pozwalają rozdzielić komendy, które w odbiorniku jednokanałowym korzystałyby z jednego wyjścia. Przykładem może być pełne otwarcie bramy oraz funkcja częściowego otwarcia dla pieszego. Takie zastosowanie wymaga jednak centrali z odpowiednimi, oddzielnymi wejściami. Sam drugi kanał nie tworzy funkcji furtki w napędzie, który jej nie obsługuje.

Inna możliwość to sterowanie dwiema automatykami, jeśli można prawidłowo doprowadzić przewody od odbiornika do obu urządzeń. Dwa wyjścia nie oznaczają bezprzewodowej komunikacji między centralami. Jeśli brama wjazdowa i garaż znajdują się daleko od siebie, praktyczniejsze mogą być dwa odbiorniki umieszczone przy poszczególnych napędach. O wyborze powinien zdecydować układ posesji oraz dostępne okablowanie.

Wersja Proxima 433,92 MHz — wybierz właściwy system

Ten produkt jest wariantem NW2 współpracującym zmiennokodowo z pilotami w systemie Proxima 433,92 MHz. Oznaczenie wersji ma znaczenie: rodzina NW2 obejmuje różne drogi radiowe, a zgodność nie wynika wyłącznie z nazwy obudowy. Przy zakupie odbiornika należy dopasować system komunikacji do konkretnego modelu pilota, którego zamierzasz używać.

Również sama marka Proxima na nadajniku nie rozstrzyga sprawy. Pilot może być wykonany do współpracy z innym systemem automatyki. Najpewniejszą podstawą doboru jest pełne oznaczenie modelu i informacja o obsługiwanej drodze radiowej. Dzięki temu kupujesz odbiornik i nadajnik, które mogą ze sobą pracować, zamiast liczyć na podobny wygląd lub wspólną częstotliwość.

KeeLoq i HCS — co oznacza obsługa innych pilotów?

Odbiornik może zostać skonfigurowany do przyjmowania zgodnych nadajników innych producentów z układem HCS, pracujących na częstotliwości 433,92 MHz. To przydatna możliwość przy instalacjach, w których użytkownicy mają różne piloty. Nie należy jednak rozumieć jej jako gwarancji współpracy z każdym urządzeniem reklamowanym jako pilot uniwersalny.

W przypadku pilotów niesystemowych dokumentacja opisuje analizowanie stałej części transmisji. Nie jest to równoważne pełnej weryfikacji kodu zmiennego właściwej dla zgodnego systemu. Jeżeli zależy Ci na współpracy zmiennokodowej, dobieraj nadajniki do drogi radiowej Proxima. Przy wykorzystaniu pilota innego producenta trzeba potwierdzić jego układ, częstotliwość i sposób obsługi przez odbiornik.

Przyciski i kombinacje — uporządkuj obsługę pilota

Możliwość rejestrowania kombinacji przycisków daje dodatkową swobodę przy planowaniu sterowania. W zgodnym pilocie czteroprzyciskowym można wykorzystać cztery pojedyncze przyciski oraz dziesięć kombinacji. Dla pilota dwuprzyciskowego dostępne są dwa przyciski i jedna kombinacja ich jednoczesnego naciśnięcia. Możesz dzięki temu wybrać wygodny sposób wywołania funkcji.

Nie oznacza to jednak, że NW2 ma czternaście niezależnych wyjść. Urządzenie nadal dysponuje dwoma kanałami, do których przypisujesz wybrane komendy. Dla codziennej wygody zwykle warto zostawić najczęściej używane funkcje pod łatwo dostępnymi przyciskami. Kombinacje mogą uzupełniać obsługę, ale powinny być zrozumiałe dla wszystkich osób korzystających z danego pilota.

Zasięg do 200 m — jak odczytywać ten parametr?

Proxima NW2 wykorzystuje odbiornik superheterodynowy, a deklarowany zasięg wynosi do 200 m. To wartość maksymalna, której osiągnięcie zależy od warunków radiowych. Nie należy traktować jej jako zapewnienia działania z takiej odległości na każdej posesji. Na odbiór wpływają między innymi przeszkody, sposób montażu anteny, zakłócenia oraz stan baterii nadajnika.

W praktyce ważniejsza od samej liczby metrów jest możliwość niezawodnego wywołania komendy z miejsc, w których faktycznie używasz pilota. Może to być podjazd przed bramą, miejsce postojowe albo wyjazd z garażu. Po montażu warto sprawdzić działanie właśnie w tych punktach, z odbiornikiem i anteną umieszczonymi w docelowym położeniu.

Miejsce montażu ma znaczenie dla wygody

Odbiornik zamontowany w niewłaściwym miejscu może nie wykorzystać możliwości swojej części radiowej. Metalowe elementy, zamknięta obudowa i niekorzystne ułożenie anteny mogą ograniczać odbiór sygnału. Dlatego planowanie instalacji obejmuje nie tylko znalezienie wolnej przestrzeni obok centrali, lecz także uwzględnienie otoczenia, w którym będzie pracowało radio.

Jednocześnie urządzenie powinno być chronione przed warunkami, do których nie zostało przeznaczone. Samo zastosowanie przy bramie nie oznacza możliwości pozostawienia modułu bez osłony na deszczu. Montaż w odpowiednio zabezpieczonym miejscu pomaga zachować dostęp serwisowy i uporządkować przewody. To szczególnie ważne, jeśli odbiornik będzie później obsługiwany podczas dodawania lub usuwania pilotów.

Usuwanie zgubionego pilota bez jego obecności

Zgubiony pilot bywa większym problemem niż sam koszt zakupu nowego nadajnika. Nadal może być zapisany w pamięci odbiornika i uprawniony do uruchamiania bramy. NW2 umożliwia usunięcie pilota bez fizycznego dostępu do niego. Do takiej operacji trzeba znać jego pozycję w pamięci urządzenia, dlatego warto zadbać o identyfikację nadajników już przy ich wydawaniu.

Przy domu może to być prosta lista: użytkownik, oznaczenie pilota i przypisana pozycja. Przy wspólnym wjeździe taka ewidencja dodatkowo ułatwia obsługę zmian mieszkańców lub pracowników. Usunięcie dotyczy pamięci tego odbiornika; jeśli pilot został dopisany także do innych urządzeń, jego uprawnienia trzeba rozpatrzyć osobno w każdej instalacji.

Akustyczne potwierdzenie pomaga sprawdzić reakcję radia

Sygnalizacja dźwiękowa potwierdzająca odbiór sygnału jest przydatna podczas programowania i sprawdzania działania instalacji. Użytkownik znajdujący się w pobliżu urządzenia może usłyszeć reakcję odbiornika na pilota. To dodatkowa wskazówka, gdy trzeba ustalić, czy komenda dociera do radia, czy problem pojawia się dalej, po stronie połączenia z centralą.

Dźwięk odbiornika nie potwierdza jednak, że brama rzeczywiście się otworzyła albo osiągnęła położenie zamknięte. Do potwierdzania pozycji potrzebny jest odpowiedni system informacji zwrotnej. Buzer nie jest również obietnicą sygnału słyszalnego z całego deklarowanego zasięgu. Jego praktyczna rola to lokalne ułatwienie obsługi i rozpoznania reakcji urządzenia.

Zasilanie 12–24 V AC/DC i połączenie z centralą

Zakres zasilania obejmuje napięcie stałe i przemienne od 12 do 24 V. Pozwala to zastosować odbiornik przy różnych centralach, jeśli zapewniają odpowiednie zasilanie akcesoriów. Przed montażem należy sprawdzić zarówno napięcie, jak i wydajność źródła oraz obciążenie powodowane przez pozostałe urządzenia. Sam napis „24 V” na napędzie nie wystarcza do wskazania właściwych zacisków.

Odbiornika nie podłącza się bezpośrednio do sieci 230 V. Jego przekaźniki przekazują sygnały do zgodnych wejść sterujących, a nie zasilają silników bram. Przy sterowaniu dodatkowymi odbiornikami trzeba uwzględnić obciążalność styków i ewentualny element pośredniczący. Taki dobór pozwala wykorzystać elastyczność modułu bez przypisywania mu funkcji całej centrali napędowej.

Dobierz tryb pracy do oczekiwanej komendy

Kanały mogą pracować monostabilnie, bistabilnie albo w trybie TDJN. Pierwsza opcja zapewnia załączenie na ustawiony czas od 1 do 999 sekund. Druga służy do przełączania stanu wyjścia. TDJN wiąże załączenie z naciskaniem pilota, z opóźnieniem wyłączenia opisanym w instrukcji. Każdą funkcję trzeba dopasować do wymagań podłączonego wejścia.

Ustawiony czas przekaźnika nie jest czasem ruchu bramy, a TDJN nie zastępuje funkcji bezpieczeństwa centrali. Dla kupującego istotne jest to, że radio oferuje kilka sposobów przekazania komendy i pozwala wybrać potrzebny przy konfiguracji. Nie trzeba kupować różnych odbiorników wyłącznie dlatego, że zgodne układy oczekują innego sposobu załączania wyjścia.

Brama i funkcja furtki — przykład codziennego zastosowania

Wyobraź sobie dom, przy którym samochodem korzystasz z pełnego otwarcia wjazdu, a wychodząc pieszo, potrzebujesz tylko częściowego otwarcia bramy. Jeśli centrala ma oddzielne wejścia dla obu funkcji, instalator może przypisać je do dwóch kanałów NW2. Domownicy używają wtedy odpowiednich przycisków zgodnego pilota, zamiast za każdym razem wywoływać tę samą komendę.

To przykład możliwej konfiguracji, a nie deklaracja działania z każdym napędem. Pokazuje jednak, gdzie drugi kanał przynosi konkretną korzyść: rozdziela dwa sposoby korzystania z tej samej automatyki. Przed zakupem warto sprawdzić instrukcję centrali i ustalić, czy funkcje dostępne w napędzie odpowiadają temu, co chcesz przypisać do pilota.

Co porównać przed wyborem radia do bramy?

Porównując odbiorniki, zacznij od liczby potrzebnych kanałów i zgodności pilotów. Następnie sprawdź napięcie zasilania, rodzaj wyjść i możliwość ich połączenia z centralą. Dopiero potem oceniaj dodatkowe udogodnienia, takie jak kasowanie pojedynczego nadajnika lub przypisywanie kombinacji przycisków. Taka kolejność pomaga wybrać urządzenie, które sprawdzi się w konkretnej instalacji.

Praktyczna przewaga NW2 wynika z połączenia dwóch kanałów, elastycznego przypisania komend oraz zarządzania pilotami w jednym module. Przy porównywaniu modeli warto ocenić cały ten zestaw możliwości: rozdzielenie komend i zarządzanie nadajnikami mają konkretne znaczenie podczas użytkowania oraz późniejszej rozbudowy. Zyskujesz możliwość dopasowania sterowania do posesji, zamiast zmieniać sposób użytkowania bramy pod ograniczenia radia z jednym wyjściem.

Przygotuj dane i zamów właściwy wariant

Przed zamówieniem zanotuj pełne oznaczenie pilota, model centrali oraz dwie funkcje, którymi chcesz sterować. Jeśli planujesz obsługiwać osobne urządzenia, sprawdź również możliwość doprowadzenia przewodów do obu wejść. Te informacje pozwolą ocenić, czy jeden NW2 będzie dobrym rozwiązaniem, czy korzystniejsze będzie rozdzielenie odbiorników między napędy.

Wariant Proxima 433,92 MHz wybierz wtedy, gdy odpowiada systemowi Twoich nadajników. Przy mieszanej grupie pilotów potwierdź zgodność każdego typu i sposób jego obsługi. Dobrze dobrany radioodbiornik pozwala wykorzystać sprawną automatykę, czytelnie rozdzielić komendy i wygodnie zarządzać dostępem. To właśnie te korzyści powinny decydować o zakupie modułu do codziennego użytkowania przy domu.
