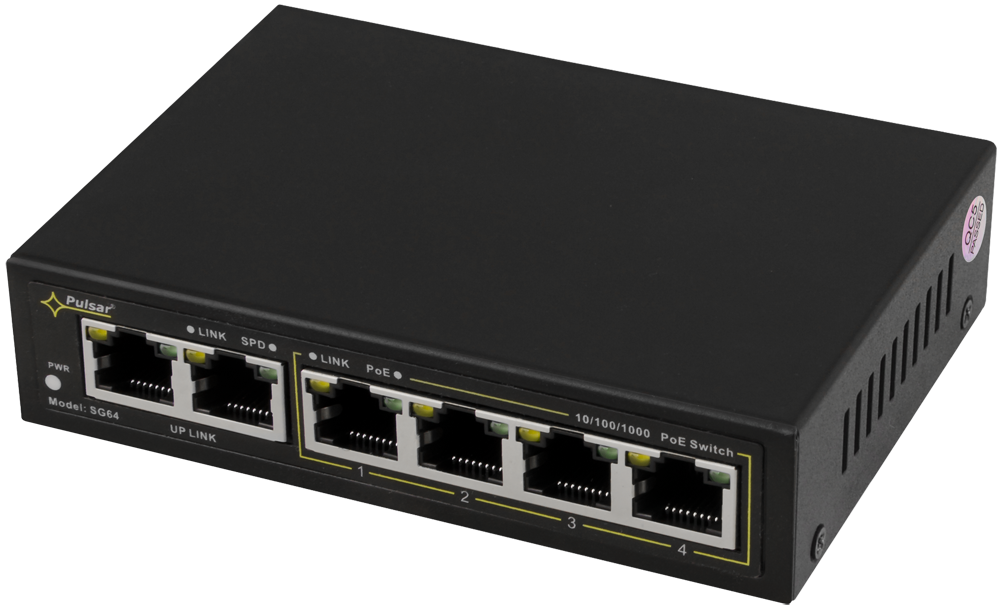

Switch Gigabit PoE Pulsar SG64 4+2 – zasilanie kamer i szybka sieć dla monitoringu IP

Instalujesz monitoring i potrzebujesz wygodnie podłączyć kamery, rejestrator oraz sieć lokalną? Pulsar SG64 to gigabitowy switch PoE w układzie 4+2, który pozwala uporządkować połączenia i ograniczyć liczbę osobnych zasilaczy przy kompatybilnych kamerach. Cztery porty PoE służą do transmisji danych i zasilania urządzeń, a dwa dodatkowe porty umożliwiają połączenie z pozostałą infrastrukturą. Wybierz przełącznik dopasowany do niewielkiej instalacji CCTV i przygotuj czytelny system połączeń od pierwszego montażu.

Najważniejsze korzyści Pulsar SG64

• Cztery porty PoE dla kamer – podłącz kompatybilne urządzenia i dostarczaj im zasilanie przez przewód sieciowy, z uwzględnieniem dostępnej mocy.

• Dwa dodatkowe porty do infrastruktury – połącz switch z rejestratorem i siecią, zachowując porty PoE dla kamer.

• Gigabitowa komunikacja – wykorzystaj możliwości sieci Gigabit Ethernet przy przesyłaniu danych między zgodnymi urządzeniami.

• Mniej wyposażenia przy kamerach – PoE ogranicza potrzebę instalowania osobnego zasilacza przy każdym kompatybilnym odbiorniku.

• Czytelna organizacja monitoringu – skup przewody kamer w jednym punkcie, aby łatwiej opisać połączenia i obsługiwać instalację.

• Praktyczny układ dla małego systemu CCTV – konfiguracja 4+2 odpowiada projektom, w których potrzebne są cztery połączenia PoE oraz osobne połączenia sieciowe.

• Możliwość współpracy z NVR bez PoE – przełącznik może zapewnić kamerom zasilanie i komunikację, a rejestrator odpowiadać za zapis obrazu.

Pulsar SG64 – gigabitowy switch PoE do monitoringu domu i firmy

Cztery kamery, rejestrator i sieć – zaplanuj połączenia bez kompromisów

W niewielkim systemie monitoringu łatwo skupić się na liczbie kamer i zapomnieć o połączeniach z pozostałymi urządzeniami. Tymczasem oprócz punktów obserwacyjnych potrzebny jest również dostęp do rejestratora, a często także do sieci lokalnej. Układ 4 portów PoE + 2 dodatkowych portów sieciowych pozwala uwzględnić te potrzeby już na etapie zakupu.

W przykładowej instalacji cztery kamery zajmują porty PoE, rejestrator korzysta z jednego dodatkowego portu, a drugi prowadzi do routera lub nadrzędnego switcha. Dzięki temu połączenie z infrastrukturą nie odbiera miejsca przeznaczonego dla kamery.

To konkretna zaleta przy porównywaniu przełączników. Warto sprawdzać nie tylko łączną liczbę złączy, lecz także ich funkcje. Dobrze dobrany układ portów ułatwia wykorzystanie urządzenia zgodnie z planem instalacji.

Zasilanie i dane jednym przewodem do kompatybilnej kamery

Technologia PoE pozwala przesyłać energię i dane przez ten sam przewód Ethernet. Przy kompatybilnej kamerze oznacza to możliwość rezygnacji z osobnego zasilacza montowanego w jej pobliżu. Instalator prowadzi przewód sieciowy do punktu kamerowego, zamiast planować dodatkowe lokalne źródło zasilania.

Takie rozwiązanie ma znaczenie przy montażu pod okapem, na elewacji, w korytarzu czy na zapleczu sklepu. Mniej elementów przy kamerze ułatwia organizację miejsca montażu. Pozostają jednak wymagania dotyczące poprawnego zakończenia przewodu i zabezpieczenia połączeń przed warunkami otoczenia.

Przed podłączeniem należy sprawdzić zgodność zasilania konkretnego modelu kamery ze switchem. Samo gniazdo RJ45 nie oznacza obsługi PoE. Właściwe dopasowanie urządzeń jest warunkiem wykorzystania zalet zasilania przez sieć.

Gigabit Ethernet – większa przepustowość połączeń

Gigabitowy charakter Pulsar SG64 jest istotny przy projektowaniu komunikacji w sieci monitoringu. Połączenie Gigabit Ethernet oferuje nominalną szybkość 1 Gb/s, jeżeli oba końce połączenia i zastosowane okablowanie pozwalają na pracę w tym trybie. Rzeczywista przepustowość dostępna dla danych użytkowych jest niższa od wartości nominalnej.

Dla instalatora oznacza to możliwość uwzględnienia szybszej komunikacji przy łączeniu switcha z kompatybilnym rejestratorem lub pozostałą siecią. Nie powoduje to jednak automatycznego zwiększenia szybkości interfejsu kamery. Urządzenie wyposażone w wolniejszy port nadal będzie pracować zgodnie ze swoimi możliwościami.

Warto więc patrzeć na cały tor transmisji: kamerę, przełącznik, połączenie do rejestratora i sam NVR. Dopiero ich właściwe dopasowanie pozwala wykorzystać parametry sieci, bez przypisywania jednemu urządzeniu wpływu na wydajność wszystkich pozostałych.

Rozdzielczość kamery to dopiero początek doboru sieci

Przy zakupie switcha do CCTV często pojawia się pytanie, czy nadaje się do kamer o wysokiej rozdzielczości. Sama liczba megapikseli nie daje pełnej odpowiedzi. Obciążenie sieci zależy przede wszystkim od bitrate’u, liczby przesyłanych strumieni, kompresji i ustawionej liczby klatek na sekundę.

Przykładowo cztery główne strumienie po 8 Mb/s oznaczają łącznie 32 Mb/s danych wideo. Do projektu trzeba doliczyć narzuty transmisji, ewentualne dodatkowe strumienie i zapas. To przykład obliczenia, a nie stałe zapotrzebowanie dowolnych czterech kamer.

Gigabitowy switch do monitoringu warto dobierać na podstawie rzeczywistego ruchu, a nie wyłącznie hasła „4K”. Jednocześnie należy sprawdzić przepustowość wejściową rejestratora. Szybkie połączenie sieciowe nie zastąpi wydajności NVR potrzebnej do odbierania i zapisywania wybranych strumieni.

Porty PoE i budżet zasilania – dwa różne kryteria

Cztery porty PoE określają liczbę miejsc, do których można podłączyć odbiorniki zasilane przez sieć. O tym, jakie urządzenia będą mogły działać jednocześnie, decyduje również dostępna moc. Przy doborze należy sprawdzić zarówno limit pojedynczego portu, jak i całkowity budżet PoE przełącznika.

Najlepiej przygotować zestawienie dokładnych modeli kamer i ich maksymalnego poboru energii. Nie należy opierać się wyłącznie na pomiarze wykonanym w dzień. Oświetlacze, grzałki lub mechanizmy ruchu mogą zmieniać zapotrzebowanie urządzenia na zasilanie.

Jeżeli cztery kamery potrzebują maksymalnie po 10 W, ich łączny pobór wynosi 40 W po stronie odbiorników. Jest to wyłącznie przykład kalkulacji. Dobierając switch, trzeba uwzględnić również sposób określenia mocy w dokumentacji, straty na przewodach i odpowiednią rezerwę.

Dodatkowe porty ułatwiają podłączenie rejestratora i routera

W układzie 4+2 dodatkowe porty pozwalają oddzielić połączenia kamer od połączeń z infrastrukturą. Jednym z praktycznych zastosowań jest podłączenie rejestratora sieciowego i routera. Kamery komunikują się z NVR, a połączenie z LAN umożliwia dostęp z uprawnionych urządzeń w sieci, zgodnie z jej konfiguracją.

Taki układ warto wcześniej rozpisać, szczególnie jeżeli monitoring ma działać w istniejącej sieci firmowej. Trzeba ustalić adresację, lokalizację rejestratora oraz sposób dostępu administracyjnego. Samo podłączenie przewodów nie rozwiązuje ewentualnych konfliktów adresów i ustawień urządzeń.

Dwa dodatkowe porty nie oznaczają automatycznie redundancji ani sumowania przepustowości. Ich rolę należy określić w projekcie. Proste, celowe połączenia pomagają zachować czytelność instalacji i ograniczyć błędy podczas uruchamiania.

Zewnętrzny switch PoE jako uzupełnienie rejestratora

Jeżeli rejestrator NVR nie ma własnych portów PoE, zewnętrzny przełącznik może zapewnić kompatybilnym kamerom zasilanie i połączenie sieciowe. Rejestrator odbiera wtedy obraz przez LAN. Pulsar SG64 pozwala uwzględnić taki podział funkcji w małym systemie monitoringu.

Rozwiązanie daje swobodę w rozmieszczeniu elementów instalacji, w granicach dopuszczalnych parametrów okablowania. Switch można umieścić w punkcie, do którego schodzą przewody kamer, a lokalizację NVR dopasować do obsługi i ochrony nagrań.

Trzeba pamiętać, że przełącznik nie zwiększa możliwości nagrywania rejestratora. NVR nadal musi obsługiwać odpowiednią liczbę kanałów, przepustowość oraz wybrane kamery. Rozdzielenie części sieciowej i nagrywającej ułatwia planowanie, ale wymaga sprawdzenia zgodności całego systemu.

Przykład zastosowania: monitoring domu z czterema kamerami

Właściciel domu chce obserwować wejście, podjazd, taras i boczne przejście. Do każdego punktu prowadzi przewód Ethernet. Wszystkie cztery przewody kończą się w miejscu instalacji switcha, a rejestrator zapisuje obraz z kamer.

W takim projekcie układ SG64 pozwala przeznaczyć cztery porty PoE na kompatybilne kamery, a dodatkowe połączenia wykorzystać dla NVR i sieci domowej. Ogranicza to potrzebę instalowania zasilaczy w pobliżu poszczególnych punktów obserwacyjnych.

Przed zakupem trzeba potwierdzić wymagania zasilania i sprawdzić przebieg przewodów. Jeżeli inwestor przewiduje więcej niż cztery kamery PoE, warto uwzględnić to od razu. Dobór liczby portów do planowanej instalacji pomaga uniknąć szybkiej przebudowy gotowego systemu.

Praktyczne rozwiązanie dla sklepu, biura i punktu usługowego

Niewielki obiekt często potrzebuje obserwacji kilku konkretnych stref: wejścia, stanowiska obsługi, zaplecza oraz korytarza. Konfiguracja z czterema kamerami pozwala stworzyć czytelny projekt, pod warunkiem właściwego doboru ich pola widzenia i miejsca montażu.

Switch z zasilaniem PoE porządkuje połączenia takich punktów. Instalator może zebrać przewody w wybranym miejscu i przygotować czytelne oznaczenia. Dzięki temu późniejsza obsługa nie wymaga szukania wielu rozproszonych zasilaczy.

W środowisku firmowym trzeba dodatkowo uzgodnić sposób połączenia monitoringu z istniejącą siecią. Jeżeli projekt wymaga segmentacji, zaawansowanego zarządzania lub szczególnych zabezpieczeń, należy zweryfikować wymagane funkcje urządzeń. Samo określenie „switch gigabitowy” nie potwierdza obsługi takich możliwości.

Porządek w połączeniach ma znaczenie podczas serwisu

Dobrze wykonana instalacja powinna być zrozumiała również dla osoby, która nie brała udziału w montażu. Zgromadzenie przewodów kamer w jednym punkcie ułatwia ich opisanie i przypisanie do obserwowanych stref. Warto stosować nazwy zgodne z oznaczeniami kanałów w rejestratorze.

Jeśli użytkownik zgłasza brak obrazu z „kamery przy wejściu”, serwisant może szybciej odnaleźć właściwe połączenie. Ogranicza to przypadkowe odłączanie innych urządzeń. Pomaga również przy wymianie kamery lub sprawdzaniu przewodu.

Sam switch nie zastępuje diagnostyki, ale uporządkowana infrastruktura daje lepszy punkt wyjścia. Można kolejno sprawdzić zasilanie, połączenie Ethernet, adresację i ustawienia nagrywania. Czytelny montaż oszczędza czas także po zakończeniu instalacji.

Dobór przewodu jest równie ważny jak wybór przełącznika

Przewód w instalacji PoE przenosi dane i energię, dlatego jego jakość ma znaczenie dla obu funkcji. Należy dobrać okablowanie odpowiednie do projektowanej transmisji, obciążenia i warunków środowiskowych. Ważne są materiał żył, długość trasy oraz prawidłowe zakończenie wszystkich wymaganych par.

Gigabitowa komunikacja wymaga odpowiednio wykonanego toru Ethernet. Uszkodzone zakończenie lub niewłaściwe połączenie może ograniczyć szybkość zestawianego połączenia albo powodować przerwy w transmisji. Warto więc sprawdzić przewody przed ostatecznym uruchomieniem kamer.

Na zewnątrz znaczenie ma także ochrona przed wilgocią, promieniowaniem UV i uszkodzeniami mechanicznymi. Nie należy przypisywać przełącznikowi możliwości wydłużonego zasięgu bez potwierdzenia w dokumentacji. Dłuższe trasy wymagają zaplanowania rozwiązania odpowiedniego do rzeczywistych odległości.

Dobieraj zgodność według parametrów, a nie wyłącznie marki

Przy projektowaniu monitoringu można korzystać z urządzeń różnych producentów, jeśli ich wymagania są zgodne. Dla zasilania istotny jest obsługiwany standard PoE i potrzebna moc. Dla transmisji znaczenie mają interfejsy sieciowe oraz poprawna konfiguracja.

Oddzielną kwestią pozostaje współpraca kamery z rejestratorem. To, że urządzenia widzą się w sieci, nie potwierdza obsługi wszystkich funkcji analitycznych, dźwięku czy zdarzeń. Te możliwości należy sprawdzić dla konkretnego zestawienia modeli.

Przed zakupem najlepiej przygotować dokładne oznaczenia urządzeń. Ułatwia to sprawdzenie dokumentacji i ogranicza ryzyko błędnego doboru. Szczególnej uwagi wymagają kamery o większym poborze energii, ponieważ sama obecność PoE nie przesądza o możliwości ich zasilenia z dowolnego portu.

Zasilanie awaryjne warto zaplanować dla całego monitoringu

Skupienie zasilania kompatybilnych kamer przy jednym switchu może ułatwić przygotowanie podtrzymania pracy. Jeżeli instalacja ma korzystać z UPS, należy uwzględnić switch wraz z zasilanymi urządzeniami oraz pozostałe elementy niezbędne do działania monitoringu.

Dla zachowania zapisu trzeba zapewnić zasilanie również rejestratorowi. Dla określonych sposobów zdalnego dostępu może być potrzebne podtrzymanie routera i urządzeń dostępowych. Pominięcie jednego z tych elementów może ograniczyć działanie systemu mimo pracujących kamer.

SG64 sam w sobie nie zastępuje zasilania awaryjnego. Może natomiast stanowić część projektu, w którym zasilanie jest uporządkowane i policzone. Dobór UPS powinien wynikać z całkowitego obciążenia oraz oczekiwanego czasu pracy po zaniku napięcia.

Kiedy układ 4+2 jest właściwym wyborem?

Pulsar SG64 warto rozważyć, gdy projekt zakłada maksymalnie cztery bezpośrednio podłączone odbiorniki PoE oraz dodatkowe połączenia z siecią. Układ ten jest łatwy do przełożenia na konkretną listę urządzeń: kamery, rejestrator i połączenie do LAN.

Jeżeli od początku planujesz więcej kamer, porównaj rozwiązanie z przełącznikiem o większej liczbie portów. Gdy potrzebujesz funkcji takich jak zarządzanie VLAN, szczególne tryby transmisji lub zasilanie urządzeń o dużej mocy, zweryfikuj je osobno w dokumentacji.

Przewagą dobrze dobranego switcha jest dopasowanie do rzeczywistego zadania. SG64 łączy gigabitowy charakter urządzenia z układem czterech portów PoE i dwóch dodatkowych połączeń, który odpowiada wielu małym instalacjom CCTV. To czytelna podstawa do zaplanowania monitoringu bez niepotrzebnego komplikowania połączeń.

Specyfikacja produktu Pulsar SG64

Co sprawdzić przy doborze do instalacji?

• Standard PoE wymagany przez każdą kamerę.

• Maksymalny pobór mocy urządzeń i budżet zasilania switcha.

• Prędkości poszczególnych portów w dokumentacji sprzedawanej wersji.

• Długość i parametry okablowania.

• Liczbę kanałów oraz przepustowość rejestratora.

• Sposób zasilania switcha i zawartość opakowania.

Zastosowanie – dla kogo jest Pulsar SG64?

Instalatorzy systemów CCTV

Do projektów wymagających czterech połączeń PoE i dwóch dodatkowych połączeń sieciowych. Układ portów ułatwia przygotowanie schematu instalacji i listy podłączanych urządzeń.

Monitoring domu i posesji

Do systemu obejmującego przykładowo wejście, podjazd, taras i przejście przy budynku, po dopasowaniu parametrów zasilania kamer.

Sklepy, biura i punkty usługowe

Do podłączenia kompatybilnych kamer obserwujących najważniejsze strefy niewielkiego obiektu.

Modernizacja monitoringu IP

Jako element części sieciowej i zasilającej, między innymi przy rejestratorze bez wbudowanych portów PoE.

Zamów Pulsar SG64 i przygotuj uporządkowany monitoring

Wybierz switch Gigabit PoE Pulsar SG64 4+2, jeśli potrzebujesz czterech portów do zasilania kompatybilnych kamer i dwóch dodatkowych połączeń z infrastrukturą. Ogranicz liczbę zasilaczy przy kamerach i zbierz połączenia w jednym, czytelnym punkcie.

Sprawdź wymagania swoich kamer i dodaj Pulsar SG64 do koszyka. Zaplanuj od razu okablowanie oraz połączenie z rejestratorem, aby sprawnie przejść od zakupu do uruchomienia instalacji.

FAQ – najczęstsze pytania o Pulsar SG64

Co oznacza oznaczenie 4+2 w Pulsar SG64?

Oznacza cztery porty PoE oraz dwa dodatkowe porty do połączeń sieciowych. Porty PoE można wykorzystać do zasilania i komunikacji z kompatybilnymi kamerami, a dodatkowe połączenia przykładowo do rejestratora i routera.

Ile kamer PoE można podłączyć do SG64?

Switch udostępnia cztery porty PoE. Jednoczesne zasilanie czterech kamer wymaga zgodności standardu zasilania oraz zachowania limitu mocy pojedynczego portu i łącznego budżetu PoE.

Czy warto wybrać gigabitowy switch do monitoringu?

Tak, jeśli projekt ma korzystać z gigabitowych połączeń pomiędzy zgodnymi urządzeniami. O potrzebnej przepustowości decyduje suma rzeczywistych transmisji, a nie sama rozdzielczość kamer. Warto uwzględnić także możliwości rejestratora i okablowania.

Czy kamera podłączona przez PoE potrzebuje osobnego zasilacza?

Nie, jeżeli obsługuje zgodne zasilanie PoE i jej wymagania mieszczą się w możliwościach portu oraz switcha. Wtedy dane i energia mogą być przesyłane jednym przewodem Ethernet.

Czy Pulsar SG64 może współpracować z rejestratorem bez PoE?

Tak, zewnętrzny switch PoE może zapewniać kompatybilnym kamerom zasilanie i połączenie sieciowe. Rejestrator odbiera wtedy ich strumienie przez LAN. Musi jednak obsługiwać dane kamery, wymaganą liczbę kanałów i odpowiednią przepustowość.

Czy switch zapisuje nagrania z kamer?

Nie. Przełącznik odpowiada za komunikację sieciową i zasilanie zgodnych urządzeń PoE. Do zapisu potrzebny jest rejestrator lub inne rozwiązanie nagrywające.

Czy Pulsar SG64 zapewnia obraz 4K?

Switch nie tworzy obrazu ani nie zwiększa jego rozdzielczości. Przesyła dane generowane przez kamery. Obsługę wybranego systemu należy ocenić na podstawie bitrate’u, parametrów połączeń i możliwości rejestratora.

Czy monitoring podłączony do switcha działa bez internetu?

Lokalna komunikacja kamer z rejestratorem może działać bez internetu, jeśli sieć i urządzenia są poprawnie skonfigurowane. Dostęp do internetu jest potrzebny dla funkcji wymagających połączenia zewnętrznego, takich jak określone usługi zdalnego podglądu.
